铝合金，特别是1070/1060等高纯度铝合金，是制造浓硝酸储罐的常用材料之一。它凭借独特的耐腐蚀机理和优异的物理性能，在化工储存和运输领域得到了广泛应用。
耐腐蚀原理：钝化保护
铝合金在浓硝酸中表现出优异的耐腐蚀性，其核心在于“钝化”现象。
形成氧化膜：当高纯度铝（如1060，含铝量99.6%以上）接触到浓度高于80%的浓硝酸时，其表面会迅速反应，生成一层极薄、致密且坚固的氧化铝（Al₂O₃）保护膜。
屏蔽作用：这层钝化膜非常稳定，不溶于浓硝酸，能牢固地附着在铝材表面，有效阻止酸液与内部的金属铝进一步接触，从而使反应停止，保护罐体不被持续腐蚀。

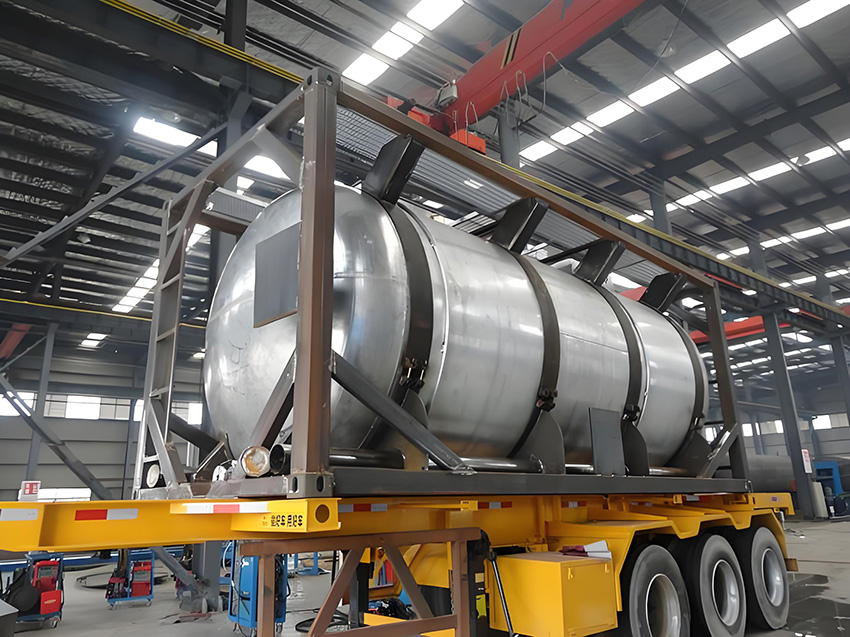

1系纯铝材质浓硝酸罐体
主要优势
选用铝合金制造浓硝酸储罐，具有以下显著优点：
重量轻：铝合金的密度约为2.68g/cm³，仅为钢材的三分之一。这使得储罐的自重更轻，便于运输和安装，对于铁路罐车、槽罐车等移动设备而言，可以有效提升装载量，经济效益显著。
加工性能好：铝合金具有良好的成型性和焊接性，易于通过压力加工制成各种形状和尺寸的罐体，方便制造和维修。
性价比高：在适用于浓硝酸储存的金属材料中，铝合金的成本相对较低，且能满足长期稳定使用的需求。
关键限制与注意事项
尽管铝合金是储存浓硝酸的理想材料，但其应用有非常严格的条件限制：
浓度要求：铝合金仅耐浓硝酸，不耐稀硝酸。它在浓度高于80%的浓硝酸中耐蚀性良好，但在稀硝酸中会迅速腐蚀。特别是在20%-30%的中等浓度下，腐蚀速率最快。因此，必须确保罐内介质始终为浓硝酸。
温度限制：通常适用于储存温度低于50°C的浓硝酸。温度过高会破坏钝化膜的稳定性，加速腐蚀。
维护要求：在储罐的清洗或检修过程中，必须严格防止水或稀酸进入。如果钝化膜被破坏且无法在浓硝酸环境中自我修复，罐体将面临快速腐蚀的风险。
常用牌号
在工业实践中，常用于制造浓硝酸储罐的铝合金牌号主要是1系纯铝，如1070、1060和1050A。这些材料因其高纯度、优良的耐腐蚀性和综合力学性能，已成为化工容器和铁路罐车行业的标准选择。
